Comprendre la dynamique d'écoulement des billes de valve de précision

Dans le monde du contrôle des fluides, la précision et l'ingénierie des composants des vannes jouent un rôle essentiel dans la détermination des performances et de la fiabilité du système. Parmi ces composants, la bille de la vanne, en particulier dans des applications telles que le robinet à bille à tige , robinet à tournant sphérique industriel et multi- vanne à boisseau sphérique - est essentiel pour garantir un contrôle constant du débit, une régulation de la pression et une durabilité opérationnelle. Cet article explore la manière dont les billes de vanne de précision influencent la dynamique du débit, la manière dont les fabricants maintiennent la qualité et la manière dont différents types de vannes utilisent ces billes pour répondre aux demandes spécifiques de l'industrie.

Le rôle des billes de valve de précision dans la dynamique des flux

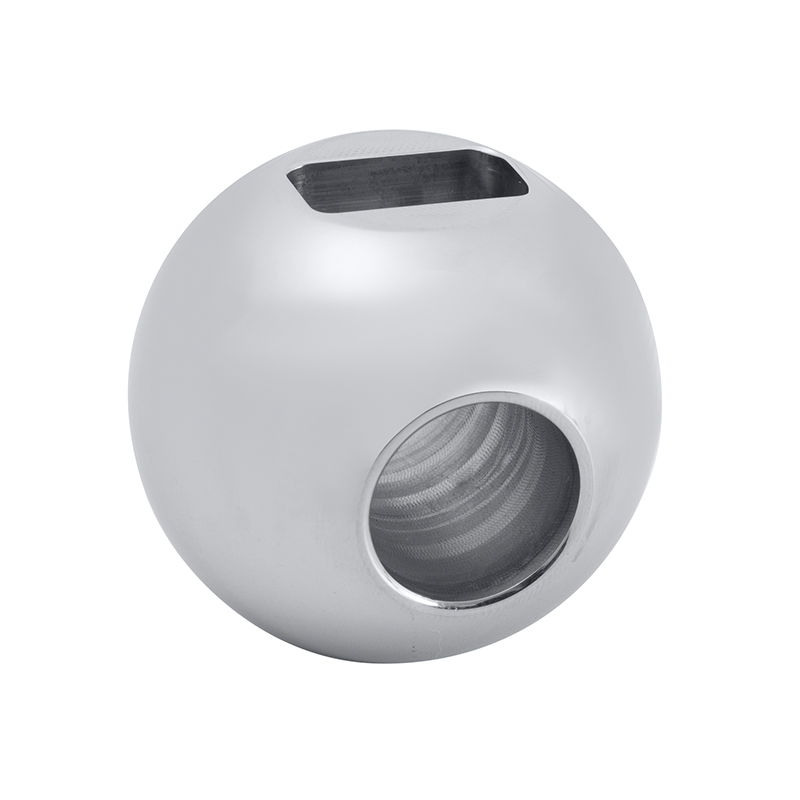

Une bille de vanne, généralement fabriquée en acier inoxydable ou en alliages spécialisés, fonctionne comme élément d'étanchéité et de contrôle du débit dans une vanne à bille. Sa conception sphérique, combinée à un alésage central, permet ou restreint l'écoulement du fluide selon l'orientation de la bille. En position fermée, le côté solide de la bille bloque le flux, tandis qu'en position ouverte, l'alésage s'aligne avec le pipeline pour permettre le passage.

Lorsque l’on considère la dynamique des fluides, la précision est essentielle. La rondeur de la bille, l'état de surface et le diamètre de l'alésage affectent directement le débit, la chute de pression et les turbulences dans le corps de la vanne. Même des imperfections mineures dans la forme de la bille peuvent entraîner un écoulement irrégulier, une cavitation ou une usure prématurée. C'est pourquoi fabricant de robinets à tournant sphérique industriels s accordent une grande importance aux tolérances, aux traitements de surface et à la cohérence des matériaux pendant le processus de production.

Comportement du débit dans les vannes à bille à tige

Un robinet à bille à tige comprend une bille avec une tige attachée qui se connecte à une poignée ou un actionneur. Lorsqu'elle est tournée, la tige fait tourner la bille, ouvrant ou fermant ainsi la vanne. En termes de dynamique d'écoulement, les vannes à bille à tige offrent une capacité d'arrêt rapide et une chute de pression relativement faible lorsqu'elles sont en position ouverte. Cependant, la connexion tige-bille présente certains défis de conception, notamment en ce qui concerne la transmission du couple et l'intégrité de l'étanchéité autour de la zone de la tige.

L'usinage de précision de la bille de la vanne garantit que l'action de rotation reste fluide tout en maintenant une étanchéité efficace. Ceci est particulièrement important dans les applications à cycle élevé ou dans les environnements présentant de fréquentes fluctuations de température. Un robinet à bille à tige bien usinée offre des caractéristiques de débit prévisibles avec de faibles turbulences et fuites.

Dans certaines applications, en particulier dans les industries telles que le pétrole et le gaz ou le traitement chimique, le comportement de l'écoulement doit rester stable sous des pressions et des températures variables. Les fabricants utilisent souvent des matériaux qui résistent à la dilatation thermique et à la corrosion, tout en intégrant des conceptions à bille qui provoquent moins de perturbations du débit.

Conceptions de vannes multivoies et sens d'écoulement

Le robinet à tournant sphérique, souvent appelé robinet à trois ou quatre voies, reprend les principes de base d'un robinet à tournant sphérique standard et les applique à des systèmes de tuyauterie plus complexes. Dans une vanne à trois voies, par exemple, la bille présente un alésage en forme de L ou de T, permettant plusieurs chemins d'écoulement. Le flux peut être dirigé dans différentes directions en fonction de la façon dont la balle tourne.

Dans ces configurations, la dynamique des écoulements devient plus complexe. Des changements brusques de direction peuvent entraîner une perte de pression ou un cisaillement du fluide s’ils ne sont pas soigneusement contrôlés. La précision dans la conception des billes et l’alignement des alésages est essentielle pour gérer ces changements. Les billes de vanne dans les applications de vannes à bille doivent respecter des tolérances géométriques strictes pour garantir que tous les ports s'alignent correctement et que les changements de direction d'écoulement sont propres et efficaces.

Ce type de vanne est couramment utilisé dans les applications de mélange et de dérivation, où plusieurs entrées ou sorties de débit doivent être gérées dans un seul corps de vanne. Pour cette raison, les billes des vannes multivoies sont souvent plus grandes et nécessitent des processus d'usinage supplémentaires, notamment la formation de cavités, l'adaptation des sièges et l'application de revêtements réduisant la friction.

Précision et assurance qualité des fabricants de robinets à tournant sphérique industriels

Les fabricants de robinets à tournant sphérique industriels ont investi massivement dans les technologies d’usinage et les méthodes d’inspection pour maintenir la cohérence de la production des robinets à tournant sphérique. Des machines à mesurer tridimensionnelles (MMT), des testeurs de rugosité de surface et des systèmes de test d'étanchéité sont utilisés pour garantir que les billes de vanne répondent à des normes de performance strictes.

De la sélection des matières premières à l’assemblage final, chaque étape de la fabrication est conçue pour éliminer les variables pouvant affecter la dynamique des flux. Cela inclut la surveillance de la concentricité, de la rondeur et de l’intégrité de la surface de la bille. Des revêtements spéciaux tels que le chromage, le PTFE ou les revêtements céramiques peuvent être appliqués pour améliorer la résistance à l'usure et le comportement d'écoulement.

Outre la précision, la traçabilité et la documentation sont importantes. Les fabricants fournissent souvent des rapports détaillés sur les propriétés des matériaux, les inspections dimensionnelles et les résultats des tests, en particulier pour les applications critiques dans les secteurs de l'énergie, de la chimie et du traitement de l'eau.

Comprendre la dynamique d'écoulement des billes de vannes de précision est essentiel pour les ingénieurs et les spécialistes des achats impliqués dans les systèmes de contrôle des fluides. Qu'il s'agisse d'une vanne à bille à tige conçue pour une fermeture simple, d'une vanne à bille multivoie utilisée pour un contrôle directionnel complexe ou d'une vanne à bille industrielle standard pour les applications générales, la qualité et la conception de la vanne à bille ont un impact significatif sur les performances.

En mettant l'accent sur la précision, le traitement de surface et la conception spécifique à l'application, les fabricants contribuent au fonctionnement sûr et efficace des systèmes de débit dans un large éventail d'industries. À mesure que les exigences en matière de contrôle des fluides deviennent de plus en plus exigeantes, les billes de vanne de précision continueront de servir de pierre angulaire d'une technologie de vanne fiable.
