Protocoles de test de fuite pour les ensembles de vannes à bille

Les ensembles de vannes à bille sont des composants essentiels dans de nombreux systèmes de contrôle de fluides industriels. Des tests d'étanchéité appropriés de ces assemblages sont essentiels pour garantir leurs performances, leur sécurité et leur longévité. Cet article explore les protocoles de test d'étanchéité appliqués spécifiquement à robinet flotteur à bille robuste s, Vanne-union à 3 voies s, et vannes à bille réductrices , mettant en évidence les considérations et méthodologies clés pour garantir l’intégrité dans les conditions d’exploitation.

Comprendre les ensembles de vannes à bille et leurs applications

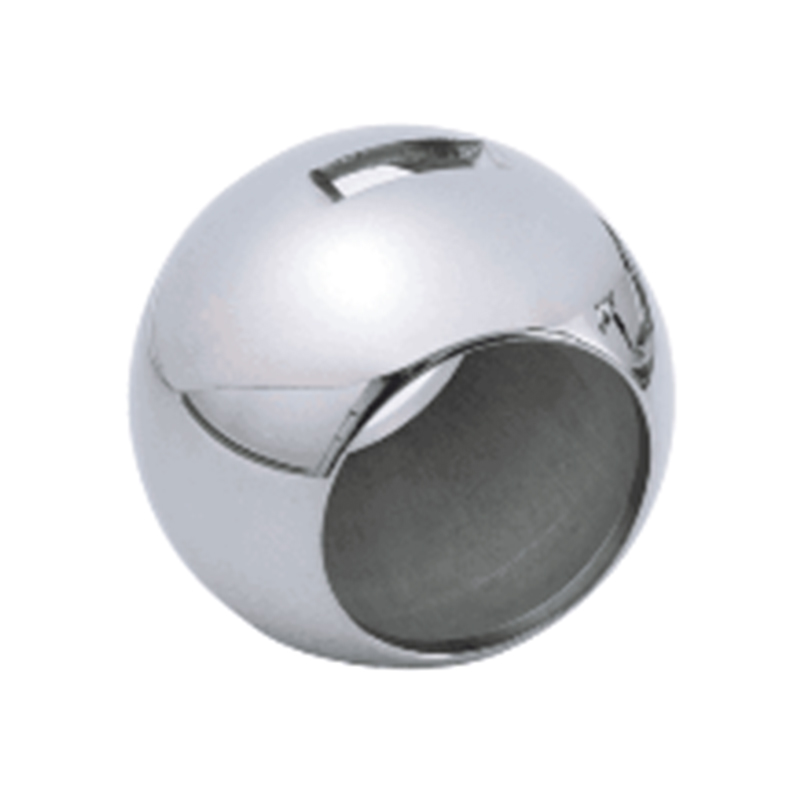

Les ensembles de billes de vanne utilisent une bille sphérique avec un alésage qui tourne pour contrôler le débit de fluide. Leur conception permet un arrêt rapide, une durabilité et une polyvalence dans de multiples applications.

Vanne à flotteur à bille robuste : souvent utilisée dans le contrôle du niveau de liquide, cette vanne est dotée d'un flotteur à bille robuste qui régule l'entrée ou la sortie de fluide en réagissant aux changements de niveau de liquide. Il nécessite généralement une résistance élevée et une étanchéité étanche pour éviter les fuites qui pourraient entraîner des perturbations du processus ou des risques pour la sécurité.

Vanne-union à 3 voies : Cette vanne dispose de trois ports qui peuvent être configurés pour détourner ou mélanger les flux. Sa conception union permet un montage et un démontage faciles, ce qui est précieux pour la maintenance et la reconfiguration du système. Les tests de fuite garantissent que les voies internes de la vanne restent isolées ou connectées selon les besoins, sans fuites involontaires.

Vanne à bille réductrice : conçue pour réduire le débit ou la pression, cette vanne présente un alésage plus petit par rapport au pipeline, contrôlant le débit avec précision. Les tests d'étanchéité sont cruciaux pour cette vanne afin de maintenir la pression du système et d'éviter les pertes pouvant compromettre le contrôle du processus.

Importance des tests de fuite dans les ensembles de vannes à bille

Une fuite dans les ensembles de billes de vanne peut provoquer :

Perte de fluides de procédé, augmentant les coûts d'exploitation

La contamination de l'environnement se produit si des fluides dangereux s'échappent

La pression du système chute, affectant l’efficacité du processus

Risques pour la sécurité dus à une libération incontrôlée de fluide

Compte tenu de ces risques, des protocoles de test d'étanchéité fiables sont nécessaires pour identifier les défauts tels que la défaillance du joint, la porosité du matériau, un assemblage inapproprié ou des imperfections de surface.

Méthodes courantes de test de fuite pour les ensembles de vannes à bille

1. Essais hydrostatiques

Les tests hydrostatiques consistent à mettre la vanne sous pression avec un liquide (généralement de l'eau) à une pression prédéterminée pour vérifier l'intégrité de l'ensemble de bille de la vanne sous contrainte. Cette méthode est efficace pour détecter les fuites pouvant survenir en raison de défauts d’étanchéité ou de défauts d’assemblage.

Procédure : La vanne est fermée et une pression est appliquée à un ou plusieurs ports. L'ensemble est surveillé pour détecter les chutes de pression ou les fuites visibles.

Considérations : Pour les robinets à flotteur à bille robustes, le test doit simuler les niveaux et les pressions de fluide opérationnels pour garantir que le mécanisme du flotteur ne fuit pas ou ne colle pas.

2. Tests pneumatiques

Les tests de fuite pneumatiques utilisent de l'air comprimé ou un gaz inerte pour détecter les fuites, souvent combinés à une solution savonneuse ou à des capteurs électroniques pour localiser l'air qui s'échappe.

Procédure : La vanne est scellée et mise sous pression avec du gaz. Une solution savonneuse est appliquée à l'extérieur pour détecter les bulles indiquant des fuites, ou des détecteurs à ultrasons sont utilisés pour une mesure plus précise.

Application : Les tests pneumatiques conviennent aux vannes-union à 3 voies, en particulier pendant les phases d'assemblage et de maintenance où des tests rapides sont nécessaires sans contamination du fluide.

3. Spectrométrie de masse à l'hélium

Cette méthode avancée détecte les fuites infimes en remplissant la cavité de la vanne avec de l'hélium et en utilisant un spectromètre de masse pour détecter l'hélium s'échappant de l'assemblage.

Application : Souvent utilisé pour les robinets de réduction à bille critiques dans les systèmes où même de très petites fuites peuvent être préjudiciables.

Avantage : Il permet une détection très sensible sans endommager la vanne ou ses composants.

Protocoles spécifiques pour différents types de vannes

Robinet flotteur à bille robuste

Effectuer des tests hydrostatiques à des pressions reflétant les charges opérationnelles.

Vérifiez la mobilité de la boule flottante et l’efficacité du joint sous différentes densités de liquide.

Inspectez visuellement les joints après avoir testé les signes de dégradation du matériau.

Vanne Union 3 Voies

Les tests pneumatiques sont préférés en raison de la facilité d’accès et d’assemblage.

Testez tous les ports séparément et en combinaison pour garantir des chemins d'écoulement corrects.

Vérifiez que les joints unions sont étanches et peuvent résister aux cycles de démontage et de remontage sans fuite.

Vanne à bille réductrice

Utilisez la spectrométrie de masse à l'hélium pour la détection des fuites à haute sensibilité.

Effectuez des tests hydrostatiques pour vérifier l’intégrité de la pression.

Inspectez soigneusement l’alésage et l’interface de la bille, car des tailles incompatibles peuvent provoquer des fuites.

Pratiques idéales pour tester les fuites des ensembles de vannes à bille

Inspection pré-test : assurez-vous que les vannes sont propres, exemptes de débris et correctement assemblées avant le test.

Contrôles environnementaux : effectuez des tests dans des environnements à température contrôlée pour éviter que l'expansion ou la contraction du matériau n'affecte les résultats.

Documentation : Enregistrez méticuleusement les pressions, les durées et les résultats des tests pour la traçabilité et le contrôle qualité.

Entretien régulier : les tests d'étanchéité doivent faire partie des programmes d'entretien de routine, en particulier pour les vannes utilisées dans des applications critiques.

Compatibilité des matériaux : Sélectionnez des milieux de test compatibles avec les matériaux des vannes pour éviter la corrosion ou le gonflement qui pourraient masquer les défauts.

Des protocoles de test d'étanchéité efficaces sont essentiels pour maintenir la fiabilité des ensembles de vannes à bille, en particulier dans les vannes à flotteur à bille robustes, les vannes-union à 3 voies et les vannes à bille réductrices. En appliquant des méthodes de test appropriées telles que la spectrométrie de masse hydrostatique, pneumatique et à l'hélium, les fabricants et les utilisateurs peuvent détecter les fuites plus tôt, garantissant ainsi la sécurité et l'efficacité opérationnelles. Des tests d'étanchéité réguliers et approfondis garantissent les performances de ces vannes et soutiennent l'intégrité des systèmes de contrôle des fluides dans toutes les industries.
